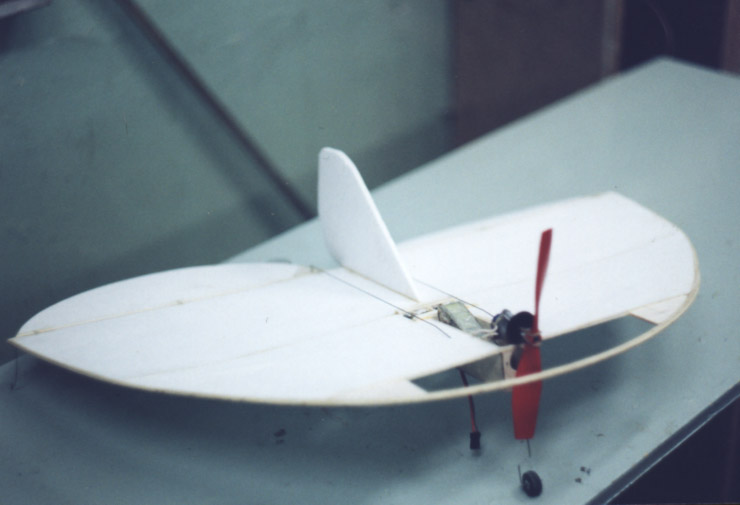

Комнатная модель «Вивальди»

Комнатная модель «Вивальди»

При наличии определенной суммы денег советуем вам приобрести  пару субминиатюрных машинок (С-141 и HS-50), который стоят 35-40 у.е., микро электромотор с редуктором 1:4-1:6 (РОТ-02 или ТР-03) стоимостью 20-30 у.е., микроприемник стоимостью до 60 у.е., который весит 7-15 г, микрорегулятор  хода (JES-05) стоимостью, примерно 30 у.е. Таким образом  вы отвлечетесь от ностальгии, и займетесь сбором моделей SLOW-FLYER.  Начнем с фюзеляжа. Необходимо выпилить две рейки размером 6х1 мм и длиной 60 см.  Из старых печатных плат выпиливаем шпангоуты. С помощью ниток и клея к переднему шпангоуту крепим стойки шасси.   Затем с помощью клея соединяешь шпангоуты с рейками, склеиваешь вместе тонкие концы реек, и  фюзеляж готов.

Оперение лучше всего делать из пенопласта.  С помощью электрорезака нарезаем пластинки толщиной 3 мм.  Если смотреть на пенопласт сверху, то на нем должен уместиться контур стабилизатора с рулем.  Этот контур нужно вырезать по оси вращения  руля.   Затем контур нужно окантовать рейкой, у которой сечение 1х3 мм, применяя клей ПВА.  Киль делается по той же технологии. Соединить рули можно, как ниткой переплетом «восьмерка», так и  скотчем. Затем необходимо склеить  киль со стабилизатором, а потом все это приклеить к фюзеляжу.  Под штырьки крепления аккумулятора необходимо просверлить отверстия в фюзеляже. Затем навешиваешь колеса на стойки шасси.

Для того,  чтобы создать крыло,  необходимо сделать центроплан.  Прямые рейки размером 250х1,5х1,5 замыкают периметр центроплана.  Нервюры надо склеить по чертежу.  Затем нужно сделать ушки.  И начинаем собирать модель. Для этого, надо по оси модели  приклеить центроплан к шпангоутам, а затем к центроплану приклеить ушки. Крыло покрывается конденсаторной или папиросной бумагой.  Для этой модели подойдет аккумулятор  емкостью 110 мАч.  С помощью резинки или каких-нибудь колечек  можно укрепить аккумулятор. Потом устанавливаешь мотор, к которому припаян регулятор.  Рулевые машинки прикручиваешь на две рейки размером  30х2х6. С помощью двухсторонней липучки прикрепляем приемник сверху к машинкам. Эту конструкцию надо разместить под крылом, перемещая ее вдоль фюзеляжа и подбирая нужную центровку, а затем зафиксировать ее клеем в определенном месте.
